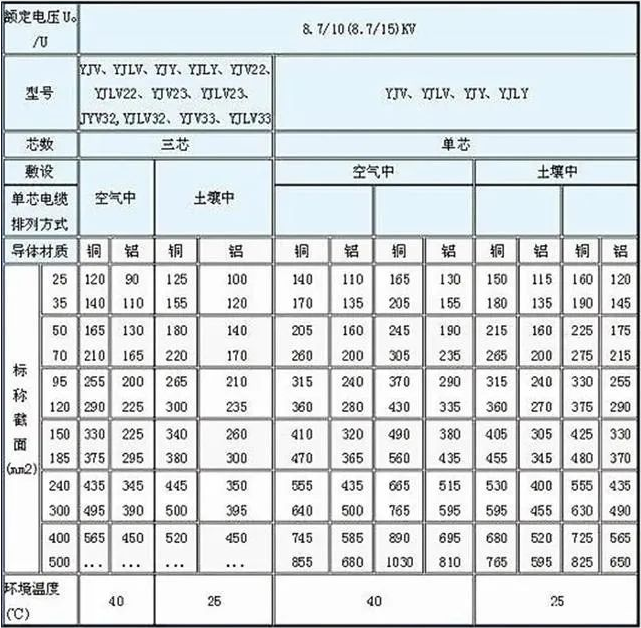

400KW指的是三相有功功率,而三相有功功率计算公式为P=√3IUcosΦ。400KW需要使用多大的平方的铜芯电缆线。计算方式比较简单,只需套入公式即可:电流I=功率P÷(1.732×0.85×电压U)=400000/559.4=71****。电力电缆常用的安全载流量表见下图所示
电流计算出来后,查看电缆的安全电流载流表,便可得知,需要的铜芯电缆线需是400mm²的,而要是输送距离比较远的话,则需使用500mm²的铜芯电缆。
事实上,选择这种粗芯电力电缆敷设困难重重,转弯抹角无法弄好,可以选择截面积为185mm²双电缆并联使用。如果三相四线制可以选择四芯铜芯电缆,如果是三相五线制,得考虑带一根PE保护的五芯铜芯电缆。
电力电缆相线的截面积选择,应满足允许温升、电压损失、机械强度等要求。按照温升选择截面积是为了保证电力电缆在实际工作温度不超过允许值,电力电缆按发热条件的允许长期工作电流(载流量),不应小于线路的工作电流。电缆通过不同散热条件地段,其对应的电缆芯工作温度会有差异。
①、敷设在空气中和土壤中的电缆允许安全载流量按下式计算; KI≥lg,式中电缆在标准敷设条件下的额定载流量(A);
Ig为计算工作电流(A);K不同敷设条件下的综合校正系数,一般空气中为0.85,地埋选择0.9 ~ 0.95即可。
②、按照经济电流密度选择,当利用小时大于3000小时,线路长度超过50米时,应该按下面公式计算电缆截面积;S = Ig / j
式中Ig为计算的工作电流(A); j 为经济电流密度(A /mm²),一般取导线电流的85 ~ 95%。
③、按照电压损失校验;低压电机负载线路距离在规定范围内< 5%,距离较远的电机负,载< 10%,负载功率比较大的电机< 15 ~ 30%校验(启动时的电压降)。
