电缆的实际截面≠标称截面?这篇文章为你解答!
作者:cydlcqs 时间:2020-10-04
电缆的实际截面≠标称截面?这篇文章为你解答!实际上,在电缆行业中,有三种类型的电缆截面积分:电缆的标称截面积、电缆的设计截面积和电缆的实际截面积。 信息摘要:

宝马118论坛神童精准分析电缆的实际截面≠标称截面?这篇文章为你解答!


实际上,在电缆行业中,有三种类型的电缆截面积分:电缆的标称截面积、电缆的设计截面积和电缆的实际截面积。宝马118论坛神童精准以下是探讨这三个横截面积之间的关系,这也解决了电缆的标称横截面是多少的问题。

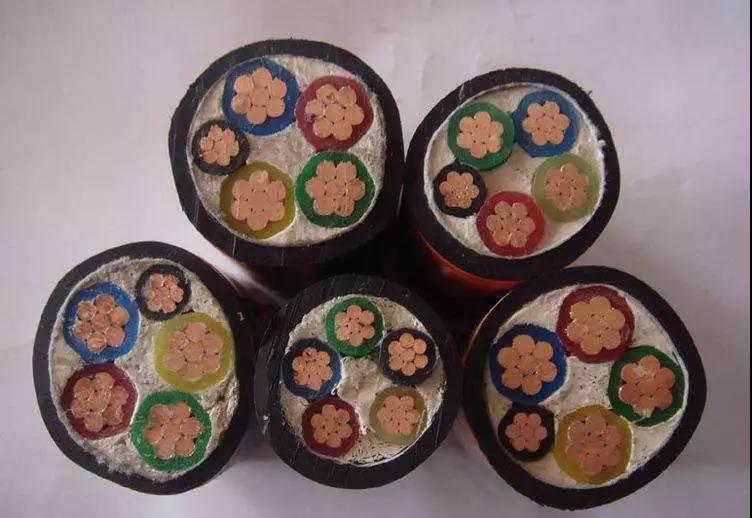

首先,我们来谈谈电缆横截面积,它是电缆规格的一个参数。我们知道电缆规格包括电缆芯数、横截面尺寸和电压。电缆的横截面积是指电缆导体的横截面积。在相同的材料下,电缆的截面积决定了电缆的载流能力,即能承载多少电流。以下是宝马118论坛神童精准电缆的标称横截面积、电缆的设计横截面积和电缆的实际横截面积。

电缆的设计截面积是多少

《建筑节能工程施工质量验收规范》(GB 50411-2007)12.2.2电缆设计截面积(英文名称:设计截面积):低压配电系统选用的电缆、电线的截面不应小于设计值,每根导线的截面和电阻值在进场时应进行见证、取样和送检。”此处的设计值是指电缆的设计横截面积。与电线电缆载流量I直接相关的变量是导体电阻R,而不是导体的实际横截面。宝马118论坛神童精准在对电线电缆的设计截面或标称截面进行检测时,只检查其电阻值,而不测量其实际截面值。

电线电缆产品标准中导体截面积的要求

目前,电线电缆各主要标准体系的产品标准均采用公称截面积或规格代号来区分不同截面的导线。例如,IEC标准(iec60227、iec60245、iec60502等)、欧洲标准(en50525等)和***标准(GB/t5013、GB/t5023、GB/T12706等)采用标称截面积(单位:平方毫米)作为不同截面导线规格的代号,而AWG规范被用作美国标准(UL758、UL62等)的代码。其中,不同截面规格代号的评定是以导线电阻值为依据的,宝马118论坛神童精准而不是导线截面积的实际测量(注:UL标准允许测量实际截面积,但采用导线电阻作为仲裁方法)。

***标准GB/t5023-2008、GB/t5013-2008和GB/t12706-2008中主要规定电缆导体应符合GB/t3956的要求

1) 软导线的单线直径和硬导线中的小单线数符合GB/t3956的要求;

2) 导线在20℃时的电阻应符合GB/t3956的要求。

GB/t3956中有四种导线:**种导线(实心导线)、**种导线(绞合导线)、第五种导线(软导线)和第六种导线(比第五种导线软)。**类和**类导体用于固定电缆(如敷设电线、电力电缆等)。5型和6型导线用于软电缆和软线(如电力线、橡胶护套电缆等),也可用于固定敷设。

在上述四种导线中,宝马118论坛神童精准不同标称截面积导线规格评定的20℃导线电阻见表。可见,各标称截面积的导线规格与导线电阻之间存在一一对应关系。因此,对于电线电缆产品标准,只要导线能满足所要求的标称截面积对应的电阻值的要求,导线的单线直径或根数满足标准的要求,就可以判定为合格。同时,衡量各型号产品质量的参考指标是应满足相应公称截面积的阻力值。只要该指标符合要求,即表明产品合格。

如果横截面积过小,则电阻值不合格。实际上,北京宝马118论坛神童精准电缆厂横截面积也相应地进行了评估,这只是参考,不是**的。
